原理&結構

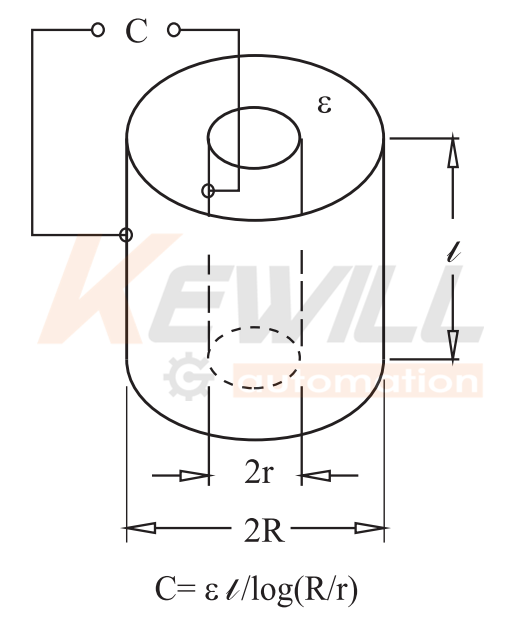

LVCA電容式液位計"以被測物為介質，利用感應棒偵測感應棒與桶壁(對地電極) 間之電容量，當感應棒被物料覆蓋則電容量增加，達到開關內部線路設定之電容匹配值時，線路產生高頻諧振，檢出諧振信號，轉成開關動作，由使用者運用。"
主要特點
●光柱液位（物位）顯示，無需另配二次儀表就地可顯示
應用
靜電容物位開關由于構造簡單，無機械傳動結構，因此不會磨損。適用于固體、粉體和液體等物料。
|
技術規格 |
|
|
電氣參數 |
|
|
供電電源： |
24VDC |
|
220VAC |
|
|
輸出： |
4…20mA(隔離信號，負載0...400Ω） |
|
繼電器1路 |
|
|
功耗： |
＜2.5w |
|
電氣接口： |
PG13.5 |
|
M20×1.5 |
|
|
電纜密封接頭： |
304不銹鋼 |
|
黃銅鍍鎳 |
|
|
工況 |
|
|
|
–20...60℃ |
|
環境溫度： |
–30...70℃ |
|
環境濕度： |
≤85% |
|
工作壓力： |
–1...20bar |
|
防護等級： |
IP65 |
|
執行標準： |
LVD 2006/95/EC&EMC 2004/108/EC |
|
EN 61326-1:2006輻射標準（BS EN50081-1) |
|
|
EN 61326-1:2006抗干擾標準（BS EN50082-1) |
|
|
EN 61010-1:2001設備安全要求：一般要求 |
|
|
過程與材質 |
|
|
過程連接： |
標準：1＂NPT螺紋或法蘭型DN25以上 |
|
|
分體式傳感器至電子單元最大距離為50米 |
|
分體電纜長度： |
若用戶未指明，出廠時為10米 |
|
接液材質： |
不銹鋼1.4435（316L） |
|
PTFE |
|
|
|
鑄鋁材質 |
|
接線盒材質： |
不銹鋼1.4301（304） |
|
接液探頭長度： |
|
|
硬桿：150...1500mm |
|
|
重量： |
1KG |
|
其它參數 |
|
|
分辨率： |
電容信號（0...6500pF)分辨率1pF |
|
電容信號（0...500pF)分辨率0.1pF |
|
|
|
外接二次儀表實現 |
|
測量精度： |
0.005 |
