原理&結構
LV71法蘭式靜壓液位變送器系列基于陶瓷電容技術，當液位增加時，加在陶瓷電容上的壓力增大，使得電容值增大，電容值正比于液位高低。
特點
法蘭式安裝，過載能力強
穩定性好，每年由于0.1%的滿量程
壽命長，可用于對液位連續監控
抗干擾能力強，極高的精度及重復性 可達0.2、0.5級
4...20mA/1...5模擬量輸出可選
可在現場調節零點、滿量程。陶瓷測量界面抗腐蝕性好
應用
適用于中大型罐體的液位監控
適用于粘稠和漿狀介質、強腐蝕液體、富含顆粒類介質，不易堵塞
主要應用于廢水/凈水處理、造船、發電機設備、石油化學、食品
電子、染整、化學、橡膠及塑料、油壓機械、化學制藥等行業。
|
技術參數 |
|
|
測量范圍： |
0…0.1bar至0…20bar |
|
精度等級： |
0.2%或0.5% |
|
線性度： |
±0.2%或±0.5% |
|
遲滯： |
≤±0.01%滿量程 |
|
穩定性： |
優于每年0.1% |
|
溫度影響： |
Tk＜±0.02%FS/K |
|
量程遷移： |
可按標準量程的10:1遷移 |
|
工作電壓： |
12…36V DC |
|
負載電阻： |
≤1000Ω |
|
工作溫度： |
-30…85℃ |
|
介質溫度： |
-30…80℃ |
|
存儲溫度： |
-30…85℃ |
|
法蘭規格： |
DN50 PN4.0MPa |
|
DN80 PN4.0MPa |
|
|
防護等級 |
IP65 |
|
變送器外殼材料： |
模壓鑄鋁 |
|
法蘭材料： |
不銹鋼316L/聚四氟乙烯（PTFE）可選 |

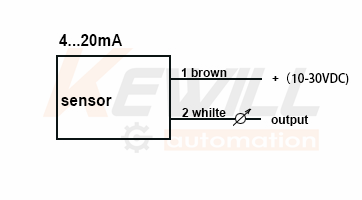

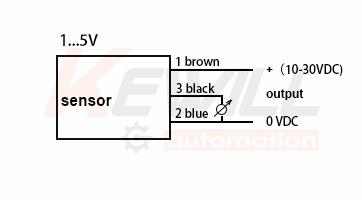

接線圖
|
針腳 |
電纜顏色 |
功能/4-20mA輸出 |
功能/1-5V輸出 |
|
針腳 |
電纜顏色 |
24+Vdc供電（±20%） |
24+Vdc供電（±20%） |
|
針腳 |
電纜顏色 |
4...20mA輸出正極 |
直流地線 |
|
針腳 |
電纜顏色 |
/ |
1...5V輸出正極 |

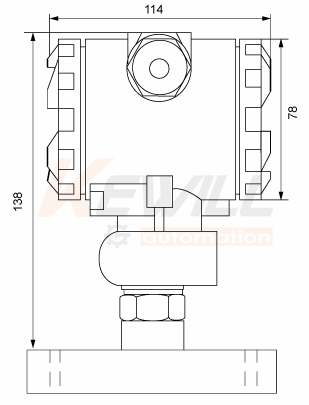

尺寸圖

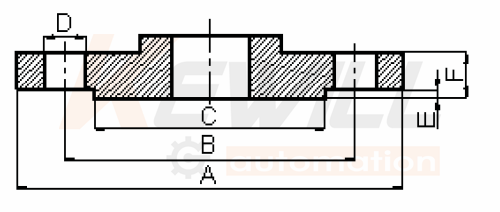

法蘭尺寸圖
|
公稱直徑 |
A |
B |
C |
D |
E |
F |
螺栓尺寸 |
螺栓孔數量 |
|
DN |
Th |
n |
||||||
|
40 |
150 |
110 |
84 |
18 |
3 |
20 |
M16 |
4 |
|
50 |
160 |
125 |
99 |
18 |
3 |
20 |
M16 |
4 |
以上尺寸單位均為mm
參數表
|
LV71- |
法蘭式靜壓液位變送器 |
|||||
|
|
量程* |
|||||
|
|
0…10米 |
|||||
|
|
顯示表頭 |
|||||
|
|
無顯示表頭 |
|||||
|
|
LCD顯示表頭 |
|||||
|
|
精度等級 |
|||||
|
|
0.2級 |
|||||
|
|
0.5級 |
|||||
|
|
模擬信號輸出 |
|||||
|
|
4…20mA |
|||||
|
|
1…5V |
|||||
|
|
連接方式 |
|||||
|
|
法蘭連接：DN50 |
|||||
|
|
法蘭連接：DN80 |
|||||
|
|
螺紋連接：M42×1.5 |
|||||
|
LV71- |
|
|
|
|
|
←選型示例 |
注：*由于該變送器是靜壓式液位計，核心部件為高精度壓力變送器，當其被裝于容器底部時，所測得的壓力與液位高度成正比。
此處0…200米的最大量程是以水為例通過運算得出的；即該變送器的最大量程為0…200bar，1bar對應十米水柱，得出測水
量程為0…200米。但選型數據仍以bar為單位，比如量程0…20米，應在選型表第二位填入“2”。
