產品概述
原理&結構
KBP20壓差開關內置波紋管和機械機構，當系統壓力上升或下降時，相應的調節彈簧和波紋鋼產生伸張或收縮位移，通過杠桿推動開關動作，切斷或接通控制回路。
特點
結構緊湊，測量范圍廣（0～6bar)，高重復性, 遲滯可調，接點鍍銀。
應用
可用于水、油、氣體壓力的測量。
|
參數表一 |
|
|
型號 |
調節范圍 |
可調遲滯 |
設定誤差 |
耐壓 |
|
(bar) |
(bar) |
(bar) |
(bar) |
|
KBP20-01... |
0.3~2 |
0.3~0.6 |
±0.2 |
5 |
|
KBP20-02… |
0.1~1.5 |
0.3 |
±0.2 |
5 |
|
KBP20-03… |
0.5~3.5 |
0.5~1 |
±0.3 |
15 |
|
KBP20-04… |
1~6 |
0.5~1 |
±0.3 |
33 |
|
參數表二 |
|
|
測量范圍： |
詳見參數表一 |
|
遲滯： |
詳見參數表一 |
|
誤差： |
詳見參數表一 |
|

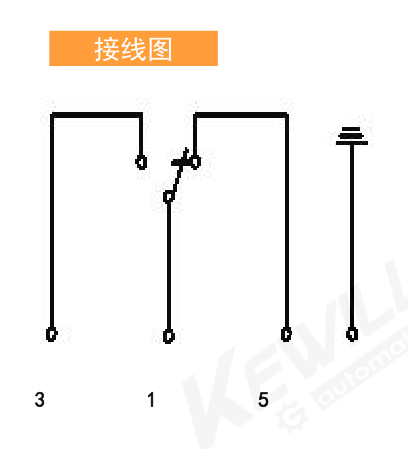

輸出： |
常開 ＋常閉 接點鍍銀 |
|
≤ DC 42V , 3A |
|
≤ AC 125V , 8.5A |
|
≤ AC 250V , 4.5A |
|
介質溫度： |
45...120℃ |
|
防護等級： |
IP54 |
|
接線方式： |
端子接線 |
|
接口螺紋： |
M12×1.25&ZG1/8 |
|
材料： |
觸液部分： 黃銅鍍鎳 |
|
外殼： NBR |
選型表
|
KBP20- |
波紋管式壓差開關 |
|
|
可調范圍 |
|
|
0.3~2bar |
|
|
0.1~1.5bar |
|
|
0.5~3.5bar |
|
|
1~6bar |
|
|
接口螺紋 |
|
|
外螺紋 M12×1.25 |
|
|
外螺紋ZG1/8 |
|
KBP20- |
|
|
←選型示例 |
注：1bar=1.02kg/cm2=0.1Mpa
