產品概述

　 產品描述
KFP60電子壓力開關是集壓力測量，輸出、控制于一體的壓力測控產品。輸出信號由高精度，低溫漂的放大器放大處理，經過運算處理的信號控制2路開關，對控制系統壓力進行測控。該開關為全電子結構。
產品應用
對316不銹鋼無腐蝕的氣體、液體壓力測量
應用于石油、化工、冶金、電力、水文等工業過程現場
船舶及其航空工業領域
液壓及氣動控制系統
產品特點
開關動作值全量程設定設定可調
IP67防護
回差可設定（軟件與通訊接口設置）

技術參數
量程范圍:	1...0bar
	1...1000bar
控制精確度:	≤±0.5%
長期穩定性:	±0.2%F.S/年
工作溫度:	20... 80℃
貯存溫度:	10...40℃
供電電源:	24V±20%DC
開關類型:	NPN或PNP
壓力接口:	G1/4&M20× 1.5或用戶自選
外殼材質:	不銹鋼1.43.1(304)
膜片材質:	316L
O型密封圈:	氟橡膠
電纜:	聚氯乙烯
外殼防護等級:	IP67

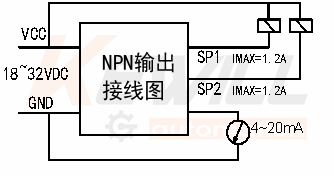

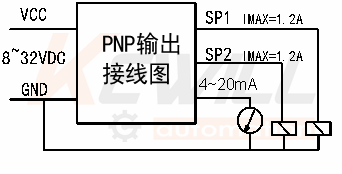

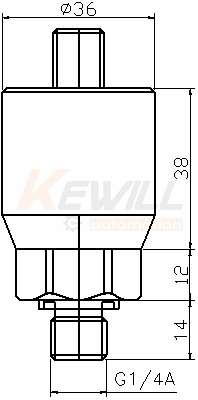

外形結構(單位:mm) 電氣連接

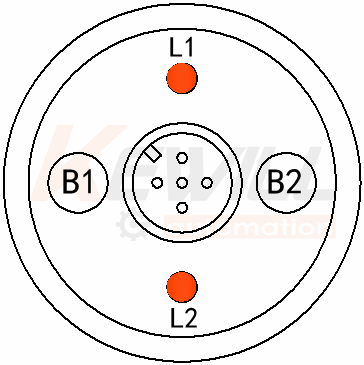

開關點設置

B1	輸出1設置按鈕
B2	輸出2設置按鈕
L1	輸出1狀態指示燈
L2	輸出1狀態指示燈
設定輸出1示例：
開關點輸出設定		管道或容器加壓到適當壓力，長按B1鍵3秒，當L1指示燈閃爍時，再短按B1鍵，當前壓力值將被記錄為開關設定值
常開或常閉的設定		按下B1并保持10秒，當L1指示燈閃爍時，釋放B1,此時輸出性質被切換（常開變?yōu)槌ｉ]或常閉變?yōu)槌ｉ_）



標準范圍代碼表(單位bar)
范圍值	表壓代碼	絕壓代碼
0…1bar	GB1	AB1
0…2.5bar	GB2.5	AB2.5
0…5bar	GB5	AB5
0…10bar	GB10	AB10
0…16bar	GB16	AB16
0…20bar	GB20	AB20
0…50bar	GB50	AB50
范圍值	表壓代碼	絕壓代碼
0…80bar	GB80	AB80
0…100bar	GB100	AB100
0…160bar	GB160	AB160
0…250bar	GB250	AB250
0…400bar	GB400	AB400
0…600bar	GB600	AB600
0…1000bar	GB1000	AB1000

注：若所需壓力范圍不在標準列表中， 可按客戶要求標定。 例如所需壓力范圍：表壓0…25 bar ，可將壓力范圍代碼寫為GB25。
選型表

KFP60-	電子壓力開關
	量程范圍
		負壓-1 to 0bar
		表壓（量程見量程代碼表此項為常規應用選型）（*）
		絕壓（量程見量程代碼表）
		接口螺紋（外螺紋）
			G1/4(*)
			G1/2
			M20X1.5
			輸出信號類型
				2路開關量輸出（NPN）
				2路開關量輸出（PNP）
				類型
					M12航空接插線（2米）
					M12航空接插件(金屬自接線柱+屏蔽線5米）
KFP60-					←選型示例

備注：(*)為現貨或常備款。
