原理&結構
LV10浮球式液位開關（可定制型）液位上升或下降時，帶動不銹鋼磁性浮球上下移動,浮球觸發檢測桿中的的磁簧開關，發出信號。
主要特點
性能可靠，壽命長，可用于對液位的限位監控。適用于頂部或底部安裝。
應用

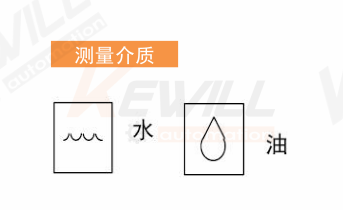

用于密度≥0.65g/cm3的液位測量。
|
技術規格 |
|
|
|
最大壓力： |
10bar＆16bar |
|
|
介質密度： |
見選型表浮球材質 |
|
|
輸出 |
干簧管信號（常開或常閉） |
|
|
防護等級： |
IP65 |
|
|
接線方式: |
赫斯曼端子接頭(DIN43650) |
|
|
材料: |
浮球: |
不銹鋼1.4435(316L) |
|
|
NBR橡膠 |
|
|
|
PP聚丙烯 |
|
|
桿: |
不銹鋼1.4435(316L) |
|
|
|
PP聚丙烯 |
|
|
尺寸: |
桿: |
Φ8 |
|
浮球: |
Φ28*28*Φ9.5 不銹鋼1.4435 |
|
|
|
Φ25*16*Φ10 NBR橡膠 |
|
|
|
Φ22*24*Φ9.5 PP聚丙烯 |
|
|
過程連接: |
螺紋連接 NPT1〞& G1 |
|
|
觸點容量： |
220VAC,50W,max 0.5A |
|
|
介質溫度： |
不銹鋼1.4435浮球:-40~200℃ |
|
|
NBR橡膠浮球:-20~110℃ |
||
|
PP聚丙烯浮球:-20~85℃ |
||

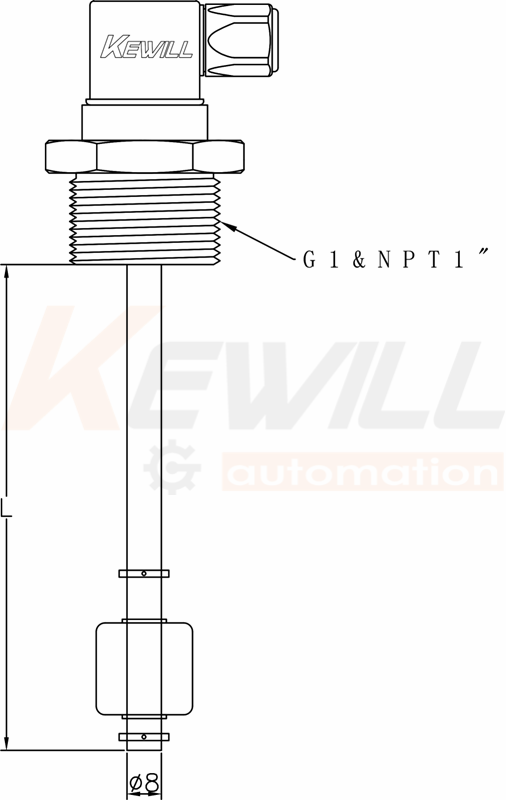

尺寸示意圖
備注：圖示螺紋接口、浮球尺寸亦可替換。篇幅有限不展開描述。液位產品定制較多請以合同圖紙為準。
安裝圖

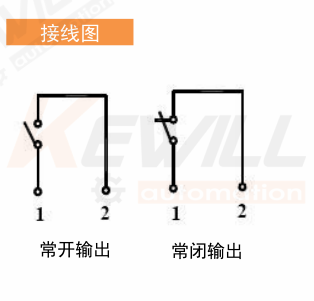

安裝位置將改變開關輸出特性： 由上向下安裝時為常開輸出，浮起時閉合
由下向上安裝時為常閉輸出，浮起時斷開
選型表
|
LV10- |
浮球式液位開關（可定制型） |
|||||||
|
|
款式類型 |
|||||||
|
|
標準赫斯曼插座型 |
|||||||
|
|
小型鑄鋁接線盒型 |
|||||||
|
|
直接復線型 |
|||||||
|
|
測量范圍 |
|||||||
|
|
測量范圍 115mm |
|||||||
|
|
測量范圍 250mm |
|||||||
|
|
測量范圍 500mm |
|||||||
|
|
測量范圍 700mm |
|||||||
|
|
測量范圍 客戶指定,最大1000mm |
|||||||
|
|
連接螺紋 |
|||||||
|
|
外螺紋連接G1〞（*） |
|||||||
|
|
外螺紋連接NPT1〞 |
|||||||
|
|
動作點（LV10最多2路報警點，多路要求可選LV30系列） |
|||||||
|
|
1個動作點 |
|||||||
|
|
2個動作點 |
|||||||
|
|
浮球尺寸與應用介質 |
|||||||
|
|
Φ28*28*Φ9.5 不銹鋼1.4435 比重0.7g/cm³，水 油 弱酸 弱堿，-40~200°C |
|||||||
|
|
Φ25*16*Φ10 NBR橡膠 比重0.65g/cm³，水 汽油 煤油，-20~110°C |
|||||||
|
|
Φ22*24*Φ9.5 PP聚丙烯 比重0.65g/cm³，水，-30~85°C |
|||||||
|
|
行程桿材質 |
|||||||
|
|
不銹鋼1.4301（不銹鋼304）（*） |
|||||||
|
|
不銹鋼1.4435（不銹鋼316L）（*） |
|||||||
|
|
PP聚丙烯 |
|||||||
|
|
耐壓等級 |
|||||||
|
|
10bar |
|||||||
|
|
16bar（高壓定制型） |
|||||||
|
LV10- |
|
|
|
|
|
|
|
←選型示例 |
備注：（*）為現貨或常備款,推薦優先選擇。
注：開關輸出型產品，可定制多球型（≤2PCS），訂貨時請注明浮球數、各浮球位置尺寸、輸出類型（常開或常閉）
