產品概述
KAP06小巧型壓力變送器（擴散硅）
原理&結構
是采用采用擴散硅芯體，全不銹鋼封裝。
KAP06小巧型壓力變送器（擴散硅）
特點
0～160bar 壓力范圍的測量； 多種工業標準信號輸出可選接線方式為連接器或直接引線； 小巧的外形設計，性價比高； 多種壓力接口可選擇。
應用
機械工程應用方面 ：各種水壓、氣壓的測量； 醫療衛生應用食品及飲料行業；一般工業控制領域 。
|
技術參數 |
|
|
量程范圍： |
0 to 160bar |
|
精度等級： |
5‰總量程 |
|
溫度應用： |
40...80°C |
|
響應時間： |
≤0.2秒 |
|
防護等級： |
IP65 |
|
輸出信號： |
4-20mA（兩線制） |
|
能量消耗： |
信號電流（2-wire），8mA（3-wire） |
|
電氣保護： |
過載/反相保護 |
|
結構材質： |
壓力接頭材質為不銹鋼 |
|
工藝連接： |
外殼材質為不銹鋼 |
|
G1/4,NPT1/4 |
|
過載壓力： |
(可按客戶要求定制) |
|
150%FS |
|
供電電壓： |
24(12~36)VDC |
|
補償溫度范圍： |
0~70℃ |
|
接線方式： |
端子接線 |

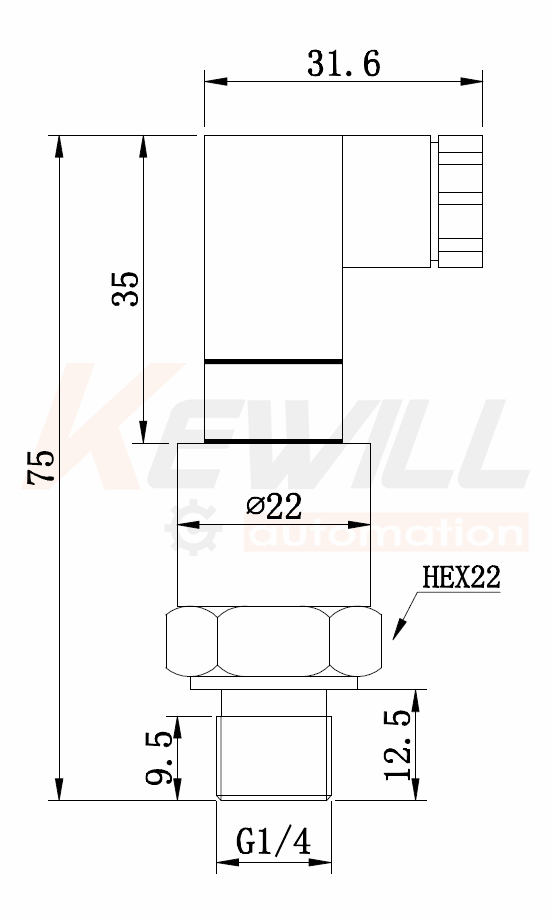

尺寸圖

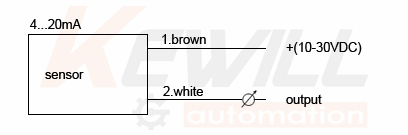

電氣接線圖
|
標準量程代碼表（單位bar） |
|
標準量程 |
表壓代碼 |
絕壓代碼 |
|
0…1bar |
GB1 |
AB1 |
|
0…2bar |
GB2 |
AB2 |
|
0…4bar |
GB4 |
AB4 |
|
0…6bar |
GB6 |
AB6 |
|
0…10bar |
GB10 |
AB10 |
|
0…20bar |
GB20 |
AB20 |
|
0…40bar |
GB40 |
AB40 |
|
0…60bar |
GB60 |
AB60 |
|
0…100bar |
GB100 |
AB100 |
|
0…160bar |
GB160 |
AB160 |
|
|
標準量程代碼表（單位psi） |
|
標準量程 |
表壓代碼 |
絕壓代碼 |
|
0…15psi |
GP15 |
AP15 |
|
0…50psi |
GP50 |
AP50 |
|
0…75psi |
GP75 |
AP75 |
|
0…100psi |
GP100 |
AP100 |
|
0…200psi |
GP200 |
AP200 |
|
0…300psi |
GP300 |
AP300 |
|
0…500psi |
GP500 |
AP500 |
|
0…750psi |
GP750 |
AP750 |
|
0…1000psi |
GP1000 |
AP1000 |
|
0…2000psi |
GP2000 |
AP2000 |
選型表
|
KAP06- |
小巧型壓力變送器（擴散硅） |
|
|
量程 |
|
|
表壓（量程見量程代碼表 此項為常規應用選型）（*） |
|
|
絕壓（量程見量程代碼表） |
|
|
精度 |
|
|
0.50%（0.5級） |
|
|
過程連接（外螺紋） |
|
|
M12*1.25 |
|
|
NPT1/4（*） |
|
|
G1/4 （*） |
|
|
輸出信號類型 |
|
|
4 to 20mA |
|
|
電氣連接 |
|
|
|
|
小巧赫斯曼接頭 |
|
KAP06- |
|
|
|
|
|
←選型示例 |
備注：(*)為現貨或常備款。
