產品概述

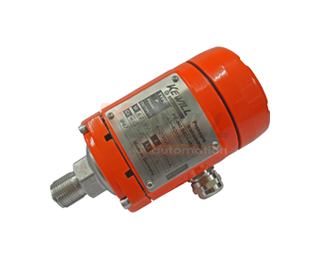

PE通用壓力變送器
原理&結構
基于陶瓷電容技術，當加在陶瓷電容上的壓力增大時，電容值增相應增大，電容值正比于壓力值。
PE通用壓力變送器
特點
過載能力強，穩定性好，每年優于0.1%的滿量程，抗干擾能力強，極高的精度及重復性,可達0.2、0.5級 ，陶瓷測量界面抗腐蝕性好。齊平膜型可用于粘性介質?？稍诂F(xiàn)場調節零點、滿量程。帶有LED顯示。
應用
"氣液兩用型，可用于液壓及氣動系統。適用于以下行業：
鋼鐵行業、機械設備、空氣壓縮工業、制冷及空調、起重及傳輸系統。"
|
技術參數 |
|
|
量程： |
詳見下表 |
|
精度等級： |
0.2%，0.5% 可選 |
|
線性度： |
±0.2%或±0.5% |
|
遲滯： |
≤±0.01% 滿量程 |
|
重復性： |
≤±0.1%量程 |
|
穩定性： |
優于每年0.01% |
|
環境溫度： |
30...85℃ |
|
介質溫度： |
30...80℃ |
|
存儲溫度： |
40...120℃ |
|
溫度影響： |
＜±0.02%FS/K |
|
響應時間： |
<5ms(10%到90%量程） |
|
工作電壓： |
12...36V DC |
|
負載電阻： |
≤1KΩ |
|
電流消耗： |
信號電流（二線式），8mA（三線式） |
|
防護等級： |
IP65 |
|
外殼材料： |
模壓鋁鑄 |
|
標準量程代碼表1(相對壓力) |
|
標準量程 |
代碼 |
標準量程 |
代碼 |
|
-20～20m bar |
N0.02 |
0～1 bar |
GB1 |
|
-40～40m bar |
N0.04 |
0～2 bar |
GB2 |
|
-70～70m bar |
N0.07 |
0～3.5 bar |
GB3.5 |
|
-100～100m bar |
N0.1 |
0～5 bar |
GB5 |
|
-200～200m bar |
N0.2 |
0～7 bar |
GB7 |
|
-350～350m bar |
N0.35 |
0～10 bar |
GB10 |
|
-1～0 bar |
N0 |
0～20 bar |
GB20 |
|
-1～1 bar |
N1 |
0～35 bar |
GB35 |
|
-1～3 bar |
N3 |
0～70 bar |
GB70 |
|
-1～24 bar |
N24 |
0～100 bar |
GB100 |
|
0～10 mbar |
GB0.01 |
0～150 bar |
GB150 |
|
0～40 mbar |
GB0.04 |
0～175 bar |
GB175 |
|
0～100 mbar |
GB0.1 |
0～200 bar |
GB200 |
|
0～200 mbar |
GB0.2 |
0～275 bar |
GB275 |
|
0～350 mbar |
GB0.35 |
0～300 bar |
GB300 |
|
0～750 m bar |
GB0.75 |
0～600 bar |
GB600 |
|
標準量程代碼表2(絕對壓力) |
|
標準量程 |
代碼 |
標準量程 |
代碼 |
|
0～1 bar |
AB1 |
0～70 bar |
AB70 |
|
0～2 bar |
AB2 |
0～100 bar |
AB100 |
|
0～3.5 bar |
AB3.5 |
0～150 bar |
AB150 |
|
0～5 bar |
AB5 |
0～175 bar |
AB175 |
|
0～7 bar |
AB7 |
0～200 bar |
AB200 |
|
0～10 bar |
AB10 |
0～275 bar |
AB275 |
|
0～20 bar |
AB20 |
0～300 bar |
AB300 |
|
0～35 bar |
AB35 |
|
|

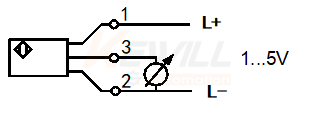

接線圖

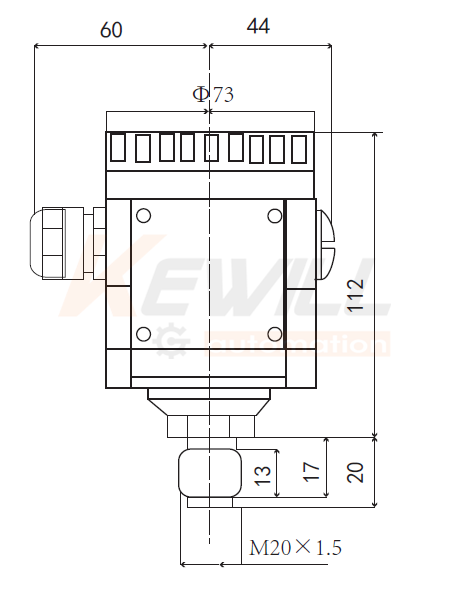

尺寸圖
選型表
|
PE- |
通用型壓力變送器 |
|
|
量程代碼 |
|
|
負壓（量程見量程代碼表） |
|
|
表壓（量程見量程代碼表此項為常規應用選型）（*） |
|
|
絕壓（量程見量程代碼表） |
|
|
顯示選項 |
|
|
現場無顯示 |
|
|
帶LED顯示表頭 |
|
|
精度等級 |
|
|
0.20%（0.2級） |
|
|
0.50%（0.5級） |
|
|
連接方式 |
|
|
外螺紋M20×1.5 |
|
|
外螺紋G1/2 |
|
|
外螺紋NPT1/2 |
|
|
齊平膜標準接口M27×2 |
|
|
特殊設計 |
|
|
輸出信號類型 |
|
|
4...20mA輸出 （*） |
|
|
0…10mA輸出 |
|
|
0...5VDC輸出 |
|
|
0...10VDC輸出 |
|
PE- |
|
|
|
|
|
←選型示例 |
注:若所需量程不在標準列表中,請在訂貨時注明,可按客戶要求標定.例如所需量程:表壓0…25 bar,可將量程代碼寫為GB25.
備注：*號標注為快速交貨型或現貨常備款
