原理&結構
TT21熱電偶溫度傳感器包含一個熱電偶探頭，標熱電偶的電極由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電勢，熱電勢與溫度值相對應，標準探頭為，K,E,T分度，根據用戶要求可提供其他分度。
主要特點
安裝簡單，多種量程可選，多種規格探頭可選
結構緊湊，量程廣（-200...600℃）
耐壓較高，可以達到100bar
多種分度號可選
可選配柜裝式控制表進行連接使用
應用
適合于測量水，油，氣類介質
可用于供水系統，液壓、氣動系統，冷卻系統，加熱系統，空調系統，自動化工程等。
|
技術規格 |
|
|
傳感器： |
K,E,T分度號熱電偶可選 |
|
0...600℃(K)材質：鎳鉻-鎳硅 |
|
|
0…400℃(E)材質：鎳鉻-銅鎳 |
|
|
200…350℃(T)材質：銅-銅鎳 |
|
|
信號輸出： |
熱電勢信號（mV） |
|
精度等級： |
1級 |
|
耐壓： |
Φ6型 探頭 40bar |
|
Φ8型 探頭 100bar |
|
|
防護等級： |
IP67 |
|
|
0...600℃(K)材質：不銹鋼1.4435(316L) |
|
0…400℃(E)材質：不銹鋼1.4435(316L) |
|
|
200…350℃(T)材質：不銹鋼1.4435(316L) |
|
|
電氣連接： |
直接復線接線 |

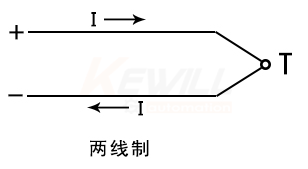

電氣接線圖

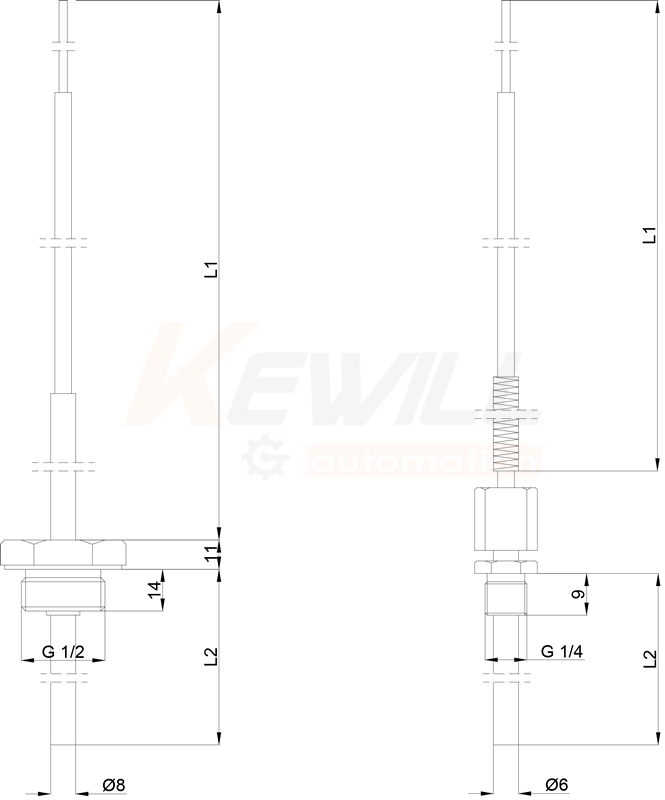

尺寸圖
選型表
|
TT21- |
熱電偶溫度傳感器 |
|||||
|
|
測量范圍 |
|||||
|
|
-200…350℃(T) |
|||||
|
|
0…400℃(E) |
|||||
|
|
0…600℃(K) |
|||||
|
|
保護管材質 |
|||||
|
|
不銹鋼1.4435(316L) |
|||||
|
|
探頭直徑 |
|||||
|
|
Φ6 B型 |
|||||
|
|
Φ8 A型 |
|||||
|
|
其他規格協議定制 |
|||||
|
|
探頭長L2 |
|||||
|
|
探頭長L2為100mm |
|||||
|
|
探頭長L2為200mm |
|||||
|
|
探頭長L2為300mm |
|||||
|
|
探頭長L2為500mm |
|||||
|
|
其它長度協議定制 |
|||||
|
|
出線材質 |
|||||
|
|
出線材質：特氟龍補償導線(F4) |
|||||
|
|
出線材質：金屬網補償導線 |
|||||
|
TT21- |
|
|
|
|
|
←選型示例 |
|
選配：焊接附件C |
|
||||||
|
KTW- |
焊接底座 |
||||||
|
|
|
G1/2底座 |
|||||
|
|
G1/4底座 |
||||||
|
|
異型連接 |
||||||
|
|
|
不銹鋼1.4301(304) |
|||||
|
|
不銹鋼1.4435(316L) |
||||||
|
|
定制材質Customized |
||||||
|
KTW- |
|
|
←選型示例 |
||||
|
選配：保護套管D |
|
|
|||||
|
KTC- |
保護套管 Cannula |
|
|||||
|
|
|
不銹鋼1.4301(304) |
|
||||
|
|
不銹鋼1.4435(316L) |
|
|||||
|
|
鈦合金Ti |
|
|||||
|
|
哈氏合金HB |
|
|||||
|
|
探桿與密封面外襯PTFE |
|
|||||
|
|
|
長度、螺紋、直徑與主品配套 |
|
||||
|
|
協議另立尺寸、螺紋、直徑 |
|
|||||
|
KTC- |
|
|
←選型示例 |
|
|||
